Компоненты зерносушильной системы

Сепаратор зерновой двухбарабанный

ДВОБАРАБАННЫЙ СЕПАРАТОР
 АСТРА - СБА

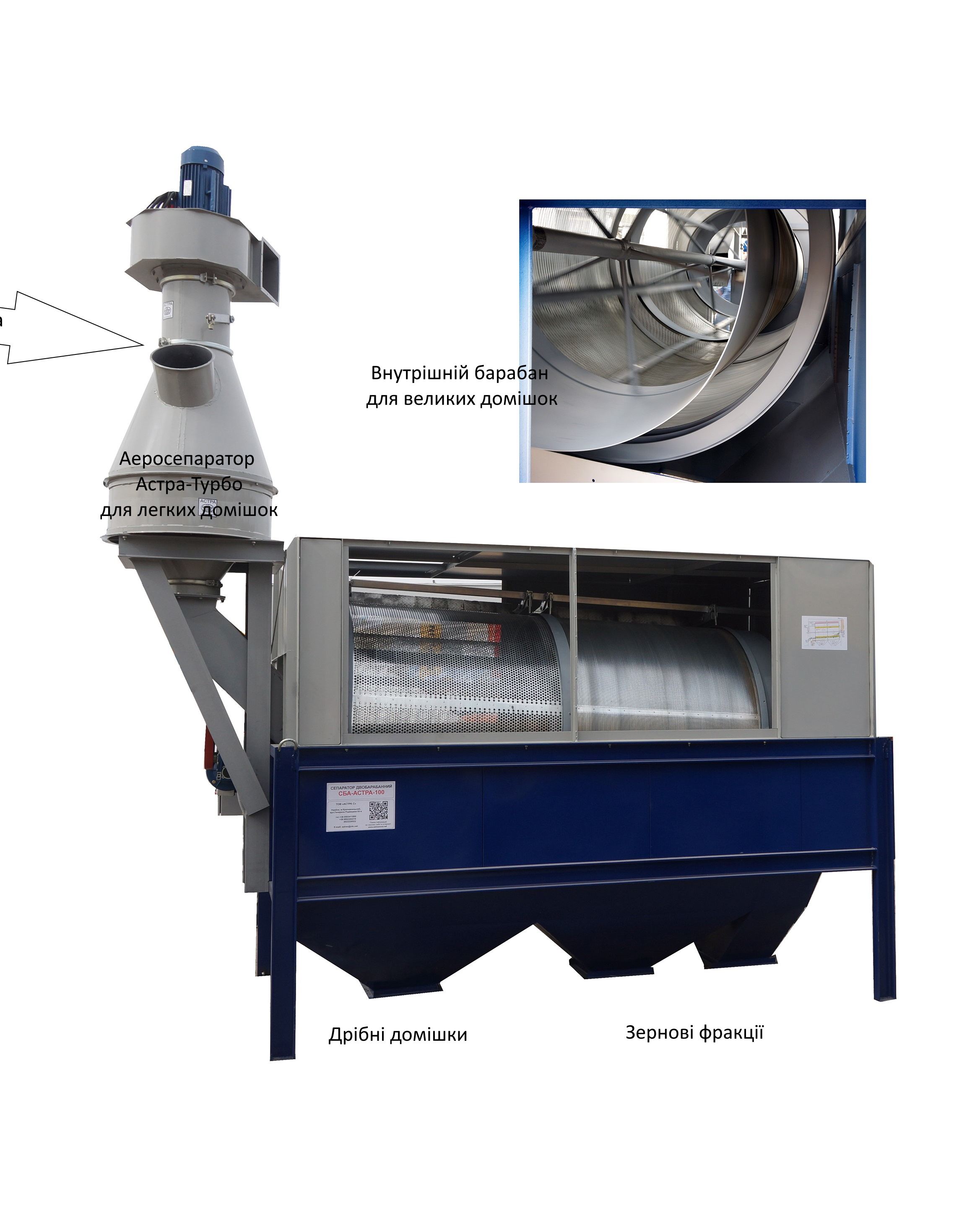

Призначений для попередньої та первинної очистки зерна від домішок на токах, елеваторах та інших об'єктах переробки зерна. Попереднє (післязбиральне) очищення сіжозібраного зерна можлива при вологості зернового матеріалу (купи) і його засміченості Первинному очищенні (після попередньої) піддається зерно з вологістю до 18% і вмістом до 10% домішки, що минув попереднє очищення.

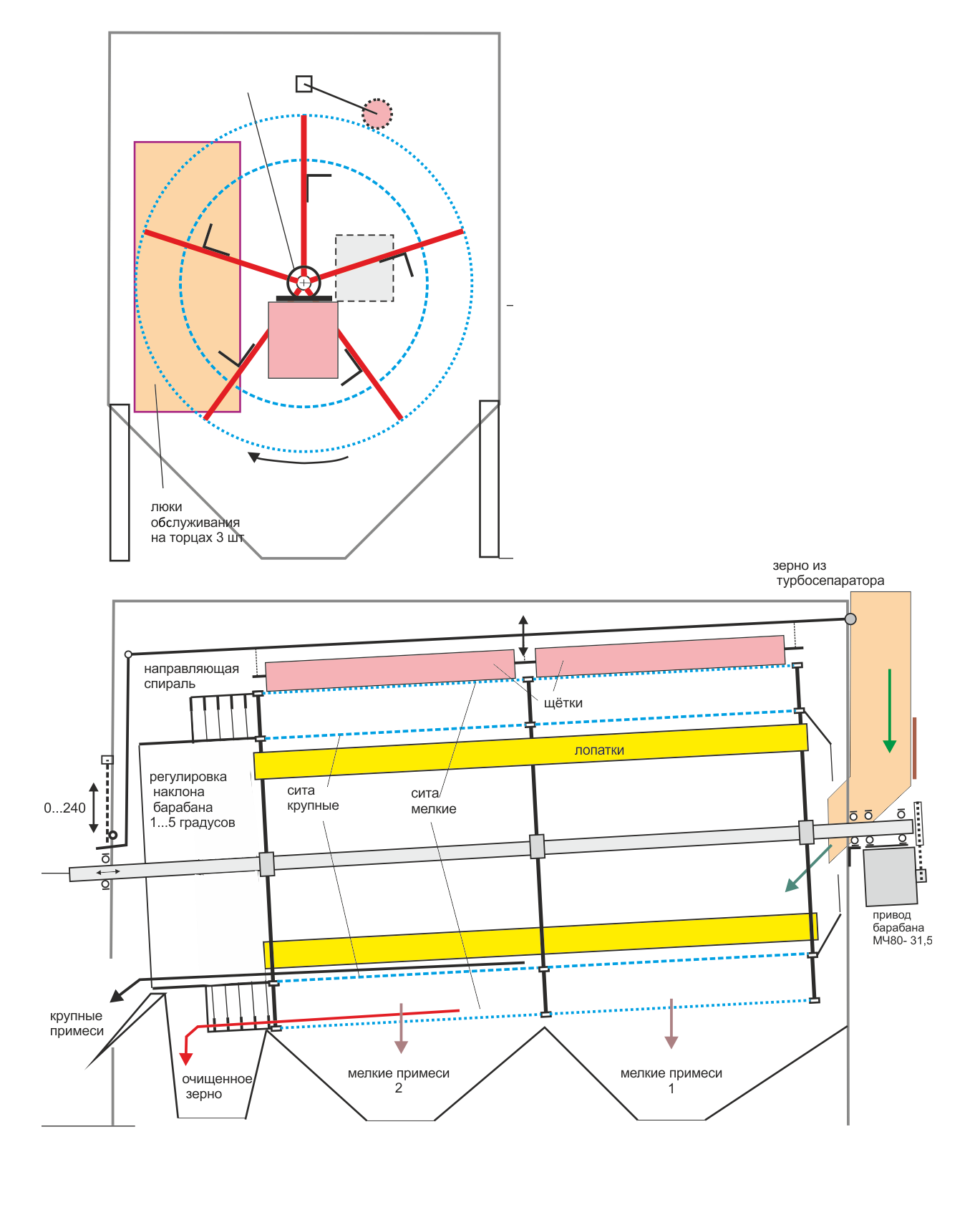

Метод сепарації, який використовується при очищенні зерна барабанним сепаратором заснований на аеродинамічному і геометричному принципах. Система роботи машини побудована таким чином, що вихідне зерно, що потрапляє в пневмосепаратуючих канал повітряного сепаратора, продувається поперечним потоком повітря, створюваним відцентровим вентилятором, яка відділяє легені домішки. Кількість дрібних домішок, що йдуть з потоком повітря, регулюється шляхом зміни потужності аспірації. Більш важкі частки випадають з потоку повітря і потрапляють в подвійній ситової барабан «матрьошку», де зерно очищається від домішок, що відрізняються за розмірами. Великий сміття виходить в кінці внутрішнього барабана, а зерно потрапляє крізь решето на сита другого барабана. У ньому колоті зерна і дрібні домішки через сита потрапляють в бункера для дрібних домішок, а очищене зерно зливається з барабана в бункер готового продукту. Вибір комбінацій сит різної перфорації на різних робочих секціях робить цю машину універсальної і дозволяє забезпечувати різні схеми очищення, наприклад з виділенням очищеного зерна і дрібних домішок двох розмірів, розділяючи при цьому насіння бур'янів і Дробленка.
При звичайній попередньої (післязбиральної) очищенні відбувається поділ купи на легкі домішки, великі домішки (стебла, камені тощо), дрібні домішки (насіння бур'янів тощо, дробленка) і власне якісне зерно.



ТЕХНІЧНІ ПАРАМЕТРИ ДВОБАРАБАННОГО СЕПАРАТОРА
БСА-АСТРА



Значення:

БСА 100

БСА 150

1

Продуктивність, т/год

100

150

2

Діаметр барабана, мм

1260

1260

3

Кількість сит, шт

2+2

2+3

4

Площа крупних сит, кв.м

5,8

5,8

5

Площадь дрібних сит, кв.м

8

12

6

Кут нахилу барабана, град.

1…5

1…5

7

Частота обертання, об/хв

3…25

3…25

8

Привід барабана, кВт

1,6

1,6

9

Габарити без турбомодуля

3,3х1,5х2,1

4,3х1,5х2,1

10

Масса, кг

600

800



Переваги сепаратора з обертовим барабаном і змінними ситами:
  1. Очищення вологого до 35% і сильно засміченого до 20%. зерна;
  2. Відсутність шуму, вібрації, і динамічних навантажень. Надійність
  3. Сита встановлюються без знімних рам. Заміна сит за десяток хвилин
  4. Процес очищення регулюється зміною швидкості обертання і кута нахилу барабана
  5. Ефективне очищення дрібних сит обертовими щітками;
  6. Подвійний ситовий барабан вдвічі зменшує розмір сепаратора;
  7. Конструкція сепаратора дозволяє використовувати його як змонтованим в будівлі завал з мінімальним навантаженням на будівлю, так і змонтованому на колісному шасі або встановлюється на критому чи відкритому току, на тимчасовій майданчику і т.п ..

Сепаратор призначений для очищення зерна сільськогосподарських культур від великих, дрібних і легких домішок. Призначений для застосування на токах, елеваторах, млинах, крупоцехах і інших об'єктах переробки зерна.

Попереднє очищення призначене для виділення великих, дрібних і легких домішок із зернового матеріалу або насіння (вороху), що надходять від комбайна або молотильних пристроїв, з метою поліпшення їх збереження, підготовки до сушки або активного вентилювання і підвищення ефективності подальшого очищення. Попередньому очищенню піддають свіжозібране зерно(насіння) вологістю до 35% і засміченістю до 20%. Після попереднього очищення матеріал повинен містити смітної домішки не більше 3%, в т.ч. солом'яної - не більше 0,2%. Втрати зерна основної культури у фракцію « домішки» не повинні перевищувати 0,2%. Подрібнення зерна при попередньому очищенні не повинне перевищувати 0,1%.

Показники якості очищення і номінальна продуктивність сепараторів     на операції попереднього очищення відповідають обробці пшениці об'ємною масою 760 кг/ м³, вологістю 20% із вмістом смітної домішки до 10%. При обробці матеріалу іншої об'ємної маси продуктивність сепаратора змінюється пропорційно зміні об'ємної маси.

ТЕХНІЧНІ ПАРАМЕТРИ АСПІРАЦІЙОНОГО ТУРБОМОДУЛЯ



Значення:

АС 150

1

Продуктивність чищення зерна, т/год

150

2

Диаметр робочої камери, мм

700

3

Кількість ступенів продувки потоку зерна, шт

2

4

Обсяг подачі повітря, не менше, куб.м/год

5000

5

Потужність приводу, кВт

5,5

6

Габарити   аспіраційного турбомодуля, мм

D 700 х H 1500

7

Габарити сепаратора разом з турбомодулем, мм

3300 х 1500 х 3960

8

Висота вводу зерна в систему сепаратор-турбомодуль, мм

2900

9

Маса, турбомодуля, (без циклонів), кг

260

10

Маса сепаратора разом із турбомодулем, кг

1060

Нории

Нория зерновая предназначена для вертикального транспортирования семян зерновых, зернобобовых, масличных культур семенного, продовольственного и фуражного назначения в условиях постоянной технологической площадки (зернового тока) и соответствует требованиям СНиП 2.10.05-85. В состав транспортной системы сушильного комплекса входят также самотечные зернопроводы с трубами и элементами их соединения, зерновые клапаны, заслонки и т.п. При необходимости горизонтального транспортирования зерна используются скребковые транспортёры.

Нории изготавливаются с наличием взрыворазрядного клапана и имеют отверстие для подключения устройства аспирации. Нория рассчитана на работу от сети переменного тока типа 3N~50 Гц 380 В с глухозаземленной нейтралью, обеспечивающей отклонение напряжения не более чем на 10%.
Нория предназначена для эксплуатации на открытом воздухе. Вид климатического исполнения УХЛ 3.1 по ГОСТ 15150-69.

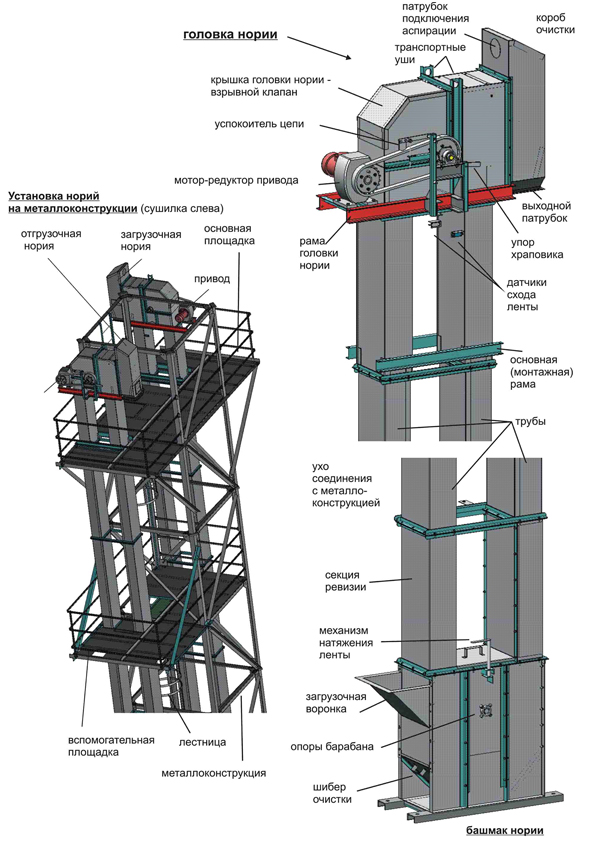

Нория состоит из башмака, устанавливаемого на фундаменте, норийных труб (секций) и головки нории. Норийная лента огибает приводной и натяжной барабаны нории. Свободные концы ленты соединяются либо в внахлест, либо с помощью уголков. На ленте, с определенным шагом, устанавливаются пластмассовые ковши.

Нория может быть самонесущей (при этом норийные трубы снабжаются лестницей, а головка – площадкой обслуживания) или не самонесущей двух симметричных исполнений. Норийные трубы и головка не самонесущей нории закрепляются на металлоконструкции норийной башни с лестницами и площадкой обслуживания, допускающей установку 1…3 норий. Норийная башня в комплект нории не входит и поставляется отдельно.
Детали нории оцинкованы или окрашены. При необходимости ограничить производительность нории путём снижения её загрузки при завале нории или перегрузке электродвигателя - на входе нории устанавливается регулирующий шибер.

Обозначение нории состоит из обозначения типоразмера, например АСТРА-ТК-12 это самонесущая нория с высотой выгрузки 12 метров. Для не самонесущих норий, монтируемых на норийных башнях, правого и левого (по расположению привода) симметричных исполнений добавляется обозначение: ПН это правая не самонесущая нория, ЛН это левая не самонесущая нория. Тогда АСТРА-ТК-24-ЛН это левая не самонесущая нория с высотой выгрузки 24 метра.

Обозначение типоразмера  нории

ТК-8…12

ТК-13…17

ТК-18…23

ТК-24…30

Высота выгрузки, м

8…12

13…17

18…23

24…30

Ширина ленты, мм

300

300

300

300

Шаг ковшей, мм

210

210

210

210

Ёмкость  ковшей, литров

3

3

3

3

Диаметр ведущего барабана, мм

530

530

530

530

Частота вращения ведущего
барабана, об/мин

83

83

83

83

Скорость ленты, м/сек

2,3

2,3

2,3

2,3

Мощность привода, кВт

4

5,5

7.5

11

Производительность объёмная
при полной прямой загрузке, м3/час

до 100

до 100

до 100

до 100

Производительность весовая по зерну,
при прямой загрузке, не более, т/час

 50

 50

 50

 50

Цена по запросу

Для уточнения информации про стоимость объекта закажите обратный звонок

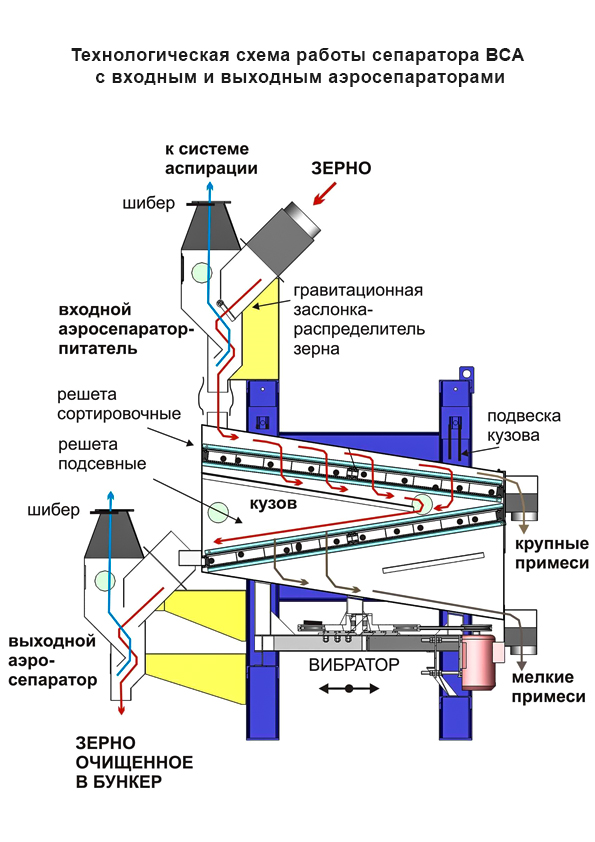

Сепаратор зерноочистительный

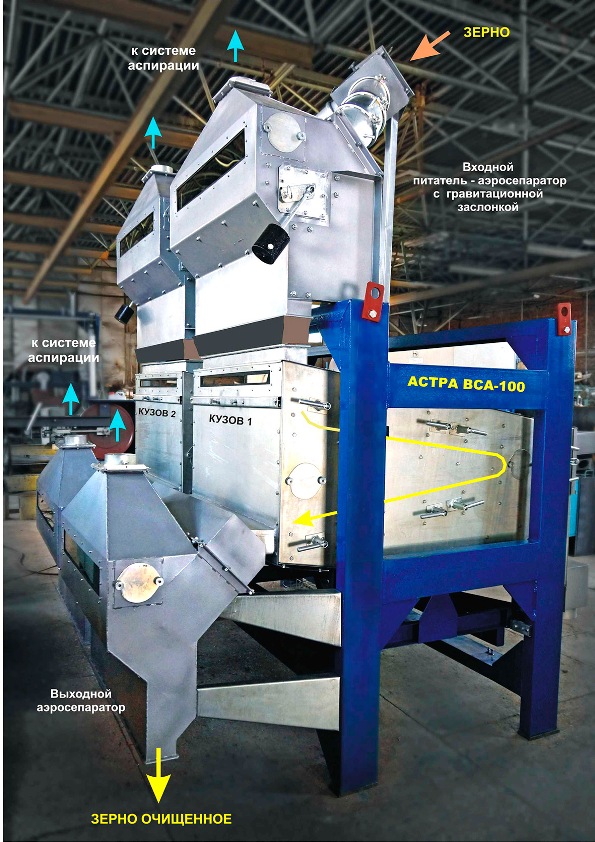

Сепаратор зерноочистительный ВСА предназначен для предварительной очистки свежеубранного вороха колосовых, масличных и зернобобовых культур перед сушкой или для первичной очистки сухого зерна. Разделение на фракции производится решётно-воздушным методом по геометрическим размерам частиц и их аэродинамическим свойствам. Круговые вибрации кузова обеспечивают эффективность сепарирования и очистку решёт подбивкой резиновыми шариками.

При предварительной очистке ворох разделяется на очищенное зерно, примеси крупного размера, примеси мелкого размера и аспирационные относы. При первичной очистке сухое зерно разделяется на крупное (продовольственно-семенное), мелкое (фуражное), а также мелкие примеси и аспирационные относы.

Сепаратор эксплуатируется в составе зернотоков, в подготовительных отделениях зернохранилищ и т.п. Надёжно работает при температурах от -20°С до +40°С и относительной влажности до 80%.

Особенности конструкции сепаратора ВСА:
  • жёсткая конструкция кузова, без передачи вибраций на раму и здание ЗАВ;
  • питатель с качающейся гравитационной заслонкой на входе в сепаратор гарантирует равномерное распределение зерна по ширине решёт, что обеспечивает повышение производительности сепаратора;
  • последовательная схема движения зерна по первому (сортировочному) и второму (подсевному) решётам повышает производительность и снижает потери зерна с крупными отходами;
  • использование решёт стандартного размера 990х740 с отверстиями любой формы в сменных металлических рамках;
  • лотки для выхода отходов разнесены с лотком выхода очищенного зерна по двум противоположным торцам кузова, что упрощает установку сепаратора над бункерами ЗАВ;
  • лотки отходов могут быть выведены на центр, левую или правую стороны кузова;
  • малая мощность привода и удобство его обслуживания (смена ремня и т.п.);
  • смотровые окна на устройствах пневмосепарации и над сортировочными решётами облегчают контроль сепаратора и его регулировку;
  • наличие быстросъёмных лючков на кузове и крепление решётных рамок эксцентриковыми прижимами облегчает чистку и быструю переналадку сепаратора;
  • гальваническое хром-цинковое покрытие деталей решётных рамок и кузова сепаратора повышает его долговечность, исключает налипание масличных отходов на поверхности склизов;
  • двухконтурная воздушная очистка зерна – на входе и выходе сепаратора (само аспирационное оборудование в комплект сепаратора не входит и заказывается отдельно).
  • гарантия 24 месяца.
Перечисленные преимущества делают сепараторы ВСА технически более совершенными по сравнению с сепараторами моделей «БСХ», «Горизонт», «RVT», «KUT», а применяемая технология изготовления позволила снизить стоимость ВСА по сравнению с аналогами.
Сепаратор может быть дополнительно укомплектован элементами системы аспирации: воздуховодами, пылевым вентилятором, циклоном со шлюзовым затвором.

Параметр

ВСА-20

ВСА-50

ВСА-100

Производительность в элеваторном режиме
(предварительная очистка с эффективностью не менее 20%), т/час

  20

50

100

Производительность в мельничном  режиме
(первичная очистка с эффективностью не менее 80%), т/час

  5

14

25

Рабочая поверхность первых (сортировочных) решёт, м2

  0,7

1,4

2,8

Рабочая поверхность вторых (подсевных) решёт, м2

  0,7

1,4

2,8

Частота круговых колебаний решётного кузова, кол/мин

  360

360

360

Амплитуда  круговых колебаний решётного кузова, мм

  11

11

11

Расход воздуха в системе аэроочистки, не более, м3/час

- на пневмосепарирование до решёт

- на пневмосепарирование после решёт (опция)





  2000 м3/час



2000 м3/час

2000 м3/час



4000 м3/час

4000 м3/час

Мощность привода вибратора, кВт

  1,1

1,1

1,5

Мощность привода вентилятора системы аэроочистки и аспирации, кВт

  3,0

5,0

7,5

Габаритные размеры сепаратора
(без системы аэроочистки и аспирации), мм

- длина

- ширина

- высота





  1100

  1400

  1900





1800

1400

1900





1800

2500

1900

Масса сепаратора (без устройств системы аспирации), кг

  600

800

1350

Срок службы устройства, лет

  8

8

8

Цена по запросу

Для уточнения информации про стоимость объекта закажите обратный звонок

Транспортёр скребковый

Конвейер (транспортёр) цепной скребковый с погружными скребками АСТРА-ТС-50 предназначен для горизонтального и наклонного транспортирования зерна и зернопродуктов на предприятиях, связанных с приёмом и переработкой зерна и семян, в том числе в сушильных комплексах КС-АСТРА ТУ У 29.5-13747410-009:2010.

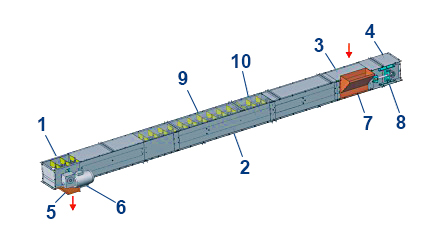

Транспортёр состоит из приводной станции 1, проходных секций 2, загрузочной секции 3 и натяжной секции 4. Приводная станция содержит разгрузочную воронку 5 и приводной мотор-редуктор 6; загрузочная секция содержит одну или две боковые загрузочные воронки 7; натяжение цепи обеспечивается винтами 8. Цепь 9 снабжена погружными пластмассовыми скребками. Стенки проходных секций имеют продольные направляющие 10, обеспечивающие надёжное позиционирования цепи. Возможно горизонтальное исполнение с одним наклонным участком, установка нескольких разгрузочных шиберов и т.д.

Транспортёр может применяться вместо нижнего (отгрузочного) шнекового транспортёра в модульных зерносушилках. Все механизмы транспортёра снабжены внешними подшипниковыми узлами с маслёнками, что облегчает обслуживание.

Транспортёр может дополнительно комплектоваться датчиками переполнения зерном и обрыва цепи.

Преимущества

  • Транспортёр надёжен и просто обслуживается;
  • Толщина стенок и антикоррозийные покрытия обеспечивают длительную эксплуатацию вне  помещения;
  • Надёжное прямое подключение редуктора на приводную звёздочку, малый уровень шума;
  • Боковая загрузка уменьшает повреждаемость зерна;
  • Простая механическая сборка из унифицированных узлов;
  • Возможна установка датчиков контроля работы.

Параметр

Значение

Производительность, т/час

50

Скорость цепи, м/сек

0,55

Шаг скребков, мм

152

Разрывное усилие цепи, кН

30

Толщина днища, мм

3

Мощность привода, кВт

2,2….5,5
